将 HTTP 负载均衡器与 Cloud Armor 结合使用

概述

Google Cloud HTTP(S) 负载平衡是在 Google 网络边缘的 Google 全球接入点 (POP) 中实施的。定向到 HTTP(S) 负载均衡器的用户流量进入离用户最近的 POP，然后通过 Google 的全球网络负载平衡到最近的具有足够可用容量的后端。

Cloud Armor IP 允许列表/拒绝列表使您能够限制或允许访问位于 Google Cloud 边缘的 HTTP(S) 负载均衡器，尽可能靠近用户和恶意流量。这可以防止恶意用户或流量消耗资源或进入您的虚拟私有云 (VPC) 网络。

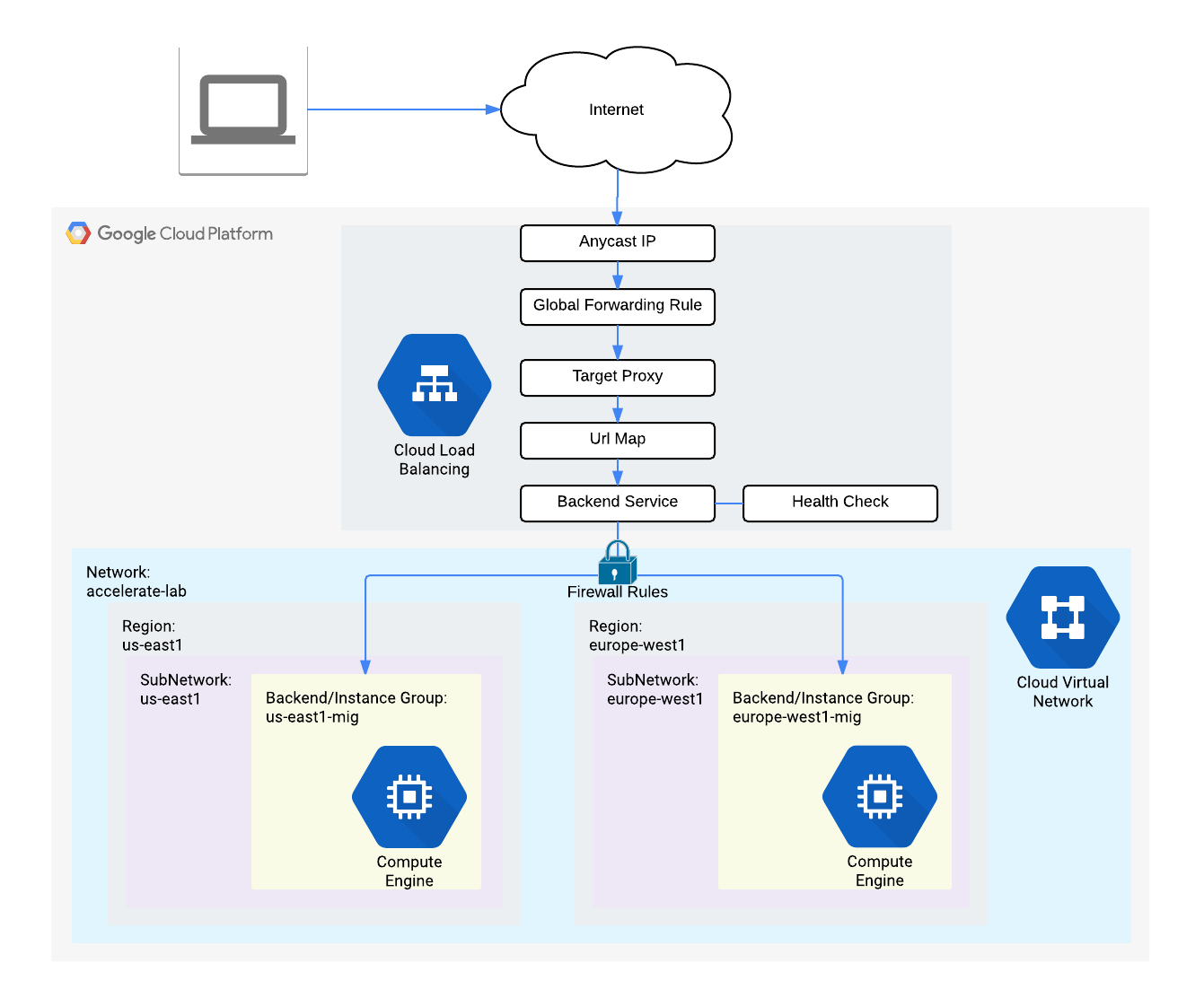

在本实验中，您将配置一个具有全局后端的 HTTP 负载均衡器，如下图所示。然后，您对负载均衡器进行压力测试，并使用 Cloud Armor 将压力测试 IP 列入黑名单。

目标

在本实验中，您将学习如何执行以下任务：

• 创建 HTTP 和健康检查防火墙规则
• 配置两个实例模板
• 创建两个托管实例组
• 使用 IPv4 和 IPv6 配置 HTTP 负载均衡器
• 压力测试 HTTP 负载均衡器
• 将 IP 地址列入拒绝名单以限制对 HTTP 负载均衡器的访问

配置 HTTP 和健康检查防火墙规则

配置防火墙规则以允许来自 Google Cloud 运行状况检查器的 HTTP 流量和 TCP 流量到后端。

创建 HTTP 防火墙规则

创建防火墙规则以允许后端的 HTTP 流量。

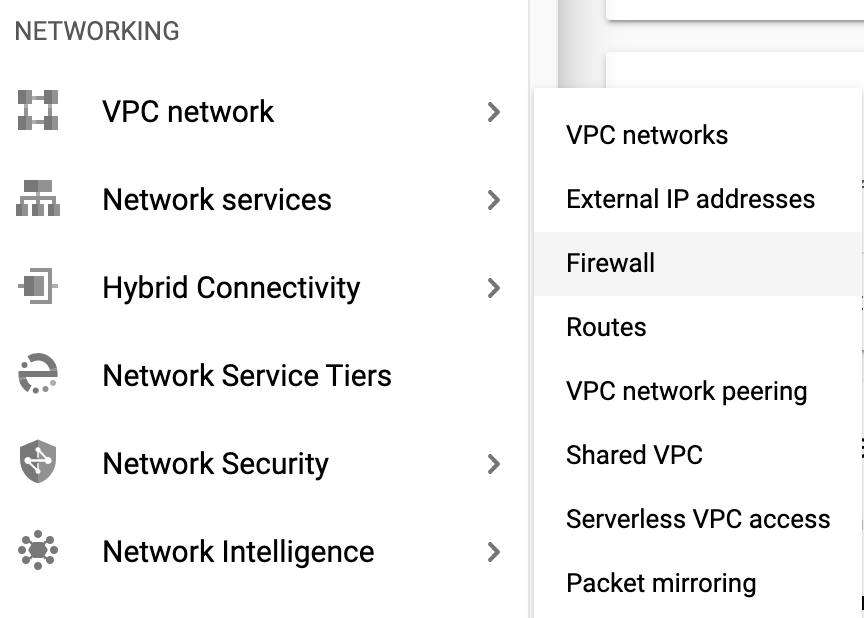

1. 在 Cloud Console 中，导航至 导航菜单> VPC 网络>防火墙。

2. 注意现有的ICMP、internal、RDP和SSH防火墙规则。

每个 Google Cloud 项目都以 default 网络和这些防火墙规则开始。

3. 单击创建防火墙规则。
4. 设置以下值，将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Name	default-allow-http
Network	default
Targets	Specified target tags
Target tags	http-server
Source filter	IPv4 Ranges
Source IPv4 ranges	0.0.0.0/0
Protocols and ports	Specified protocols and ports, and then check tcp, type:80

确保在源 IP 范围中包含/0以指定所有网络。

5. 单击创建。

创建健康检查防火墙规则

运行状况检查确定负载均衡器的哪些实例可以接收新连接。对于 HTTP 负载平衡，对负载平衡实例的运行状况检查探测来自范围130.211.0.0/22和35.191.0.0/16. 您的防火墙规则必须允许这些连接。

1. 仍在防火墙规则页面中，单击创建防火墙规则。
2. 设置以下值，将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Name	default-allow-health-check
Network	default
Targets	Specified target tags
Target tags	http-server
Source filter	IPv4 Ranges
Source IPv4 ranges	130.211.0.0/22, 35.191.0.0/16
Protocols and ports	Specified protocols and ports, and then check tcp

确保一一 输入两个源 IP 范围，并在它们之间按空格键。

配置实例模板并创建实例组

托管实例组使用实例模板来创建一组相同的实例。使用这些来创建 HTTP 负载均衡器的后端。

配置实例模板

实例模板是一种 API 资源，用于创建 VM 实例和托管实例组。实例模板定义机器类型、启动磁盘映像、子网、标签和其他实例属性。为us-east1和europe-west1创建一个实例模板。

1. 在 Cloud Console 中，导航至导航菜单> Compute Engine >实例模板，然后点击创建实例模板。
2. 对于Name，输入us-east1-template。
3. 对于系列，选择N1。

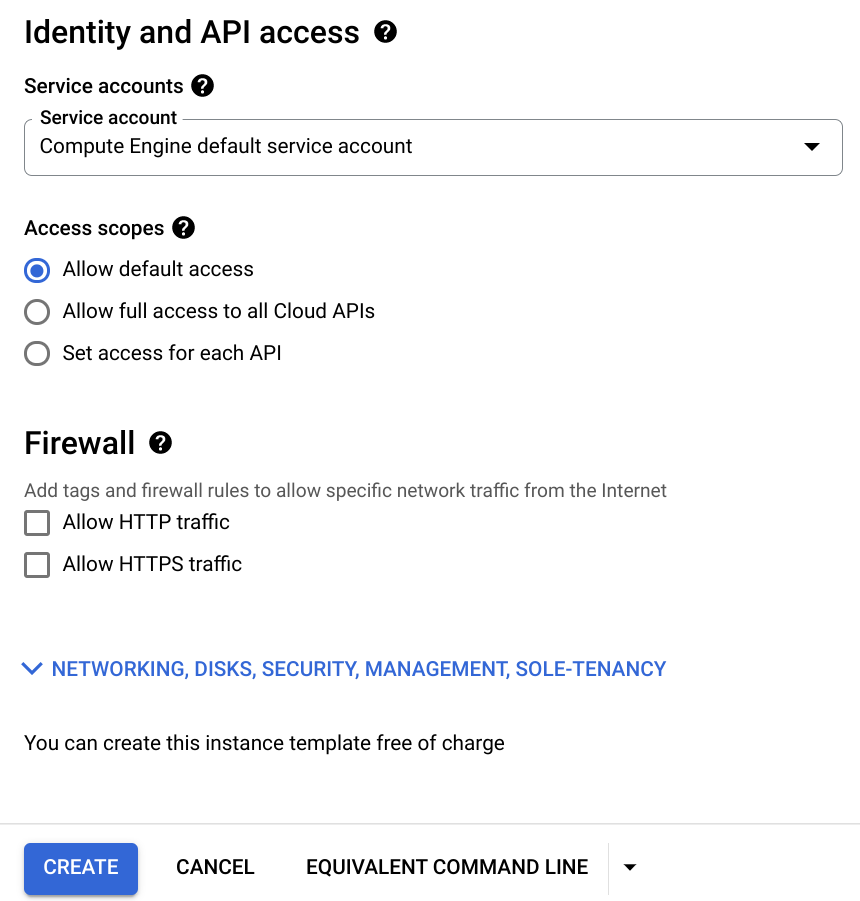

4. 单击 NETWORKING, DISKS, SECURITY, MANAGEMENT, SOLE-TENANCY.

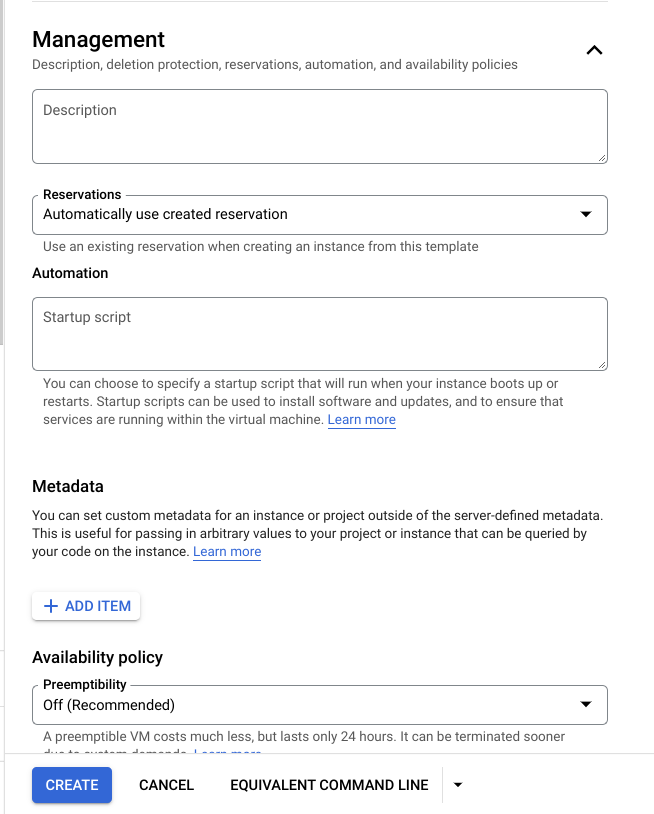

5. 单击管理选项卡。

6. 在Metadata下，单击+ ADD ITEM并指定以下内容：

Key	Value
startup-script-url	gs://cloud-training/gcpnet/httplb/startup.sh

startup-script-url指定实例启动时执行的脚本 。此脚本安装 Apache 并更改欢迎页面以包含客户端 IP 以及 VM 实例的名称、区域和区域。随意在这里探索这个脚本。

7. 单击网络。
8. 设置以下值并将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Network tags	http-server
Network	default
Subnetwork	default (us-east1)

网络标签http-server确保HTTP和健康检查防火墙规则适用于这些实例。

9. 单击创建。
10. 等待创建实例模板。

现在通过复制us-east1- template 为子网 b创建另一个实例模板：

11. 单击us-east1-template，然后单击顶部的复制选项。
12. 对于名称，输入europe-west1-template。
13. 单击NETWORKING, DISKS, SECURITY, MANAGEMENT, SOLE-TENANCY。
14. 单击网络。
15. 对于Subnetwork，选择default (europe-west1)。
16. 单击完成。
17. 单击创建。

创建托管实例组

在us-east1中创建一个托管实例组，在europe-west1中创建一个。

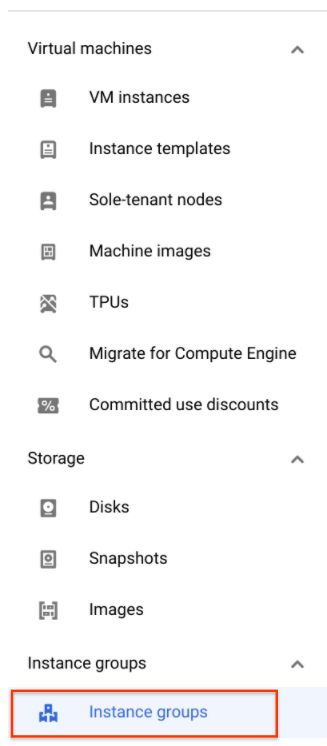

1. 仍在Compute Engine中，点击左侧菜单中的实例组。

2. 单击创建实例组。
3. 设置以下值，将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Name	us-east1-mig
Location	Multiple zones
Region	us-east1
Instance template	us-east1-template
Autoscaling > Autoscaling metrics > Click dropdown > Metric type	CPU utilization
Target CPU utilization	80, click Done.
Cool-down period	45
Minimum number of instances	1
Maximum number of instances	5

托管实例组提供自动扩展功能，允许您根据负载的增加或减少自动从托管实例组添加或删除实例。自动缩放可帮助您的应用程序优雅地处理流量增加，并在资源需求较低时降低成本。您只需定义自动缩放策略，自动缩放器就会根据测量的负载执行自动缩放。

4. 单击创建。

现在重复相同的过程，在europe-west1中为europe-west1-mig创建第二个实例组：

5. 单击创建实例组。
6. 设置以下值，将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Name	europe-west1-mig
Location	Multiple zones
Region	europe-west1
Instance template	europe-west1-template
Autoscaling > Autoscaling metrics > Click dropdown > Metric type	CPU utilization
Target CPU utilization	80, click Done.
Cool-down period	45
Minimum number of instances	1
Maximum number of instances	5

7. 单击创建。

验证后端

验证是否正在两个区域中创建 VM 实例并访问它们的 HTTP 站点。

1. 仍在Compute Engine中，点击左侧菜单中的VM 实例。
2. 注意以us-east1-mig和开头的实例europe-west1-mig。

这些实例是托管实例组的一部分。

3. 单击的实例的外部 IPus-east1-mig。

您应该看到客户端 IP（您的 IP 地址）、主机名（以 开头us-east1-mig）和服务器位置（us-east1 中的一个区域）。

4. 单击的实例的外部 IPeurope-west1-mig。

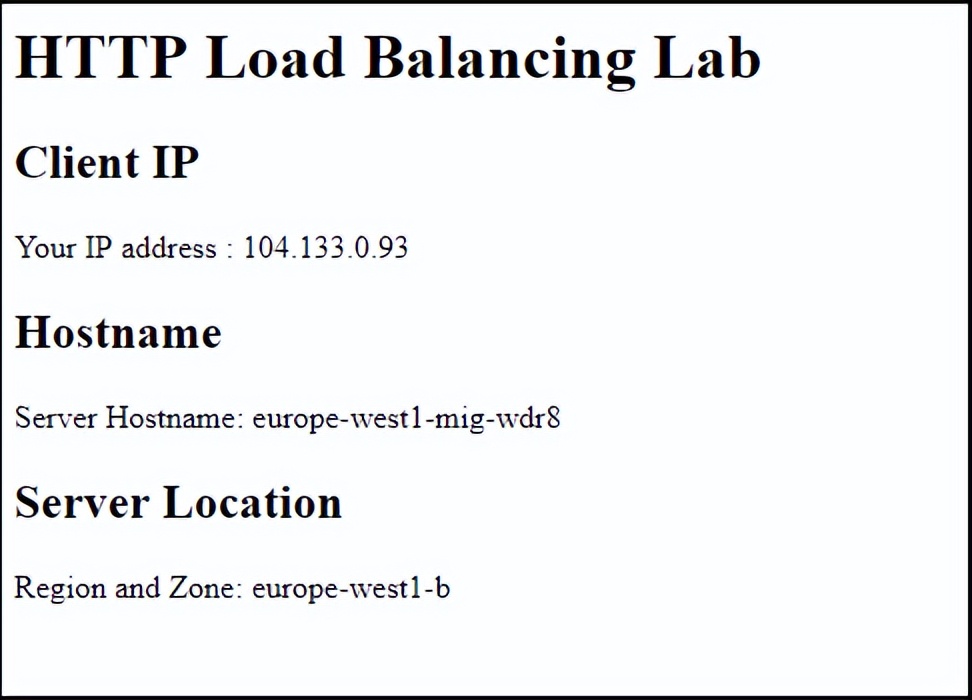

您应该会看到客户端 IP（您的 IP 地址）、主机名（以 开头europe-west1-mig）和服务器位置（europe-west1 中的一个区域）。

主机名和服务器位置标识 HTTP 负载均衡器发送流量的 位置。

配置 HTTP 负载均衡器

配置 HTTP 负载均衡器以平衡两个后端（us-east1 中的 us-east1-mig和europe-west1 中的 europe-west1-mig）之间的流量，如网络图所示：

开始配置

1. 在 Cloud Console 中，点击导航菜单 > 点击网络服务>负载均衡，然后点击创建负载均衡器。

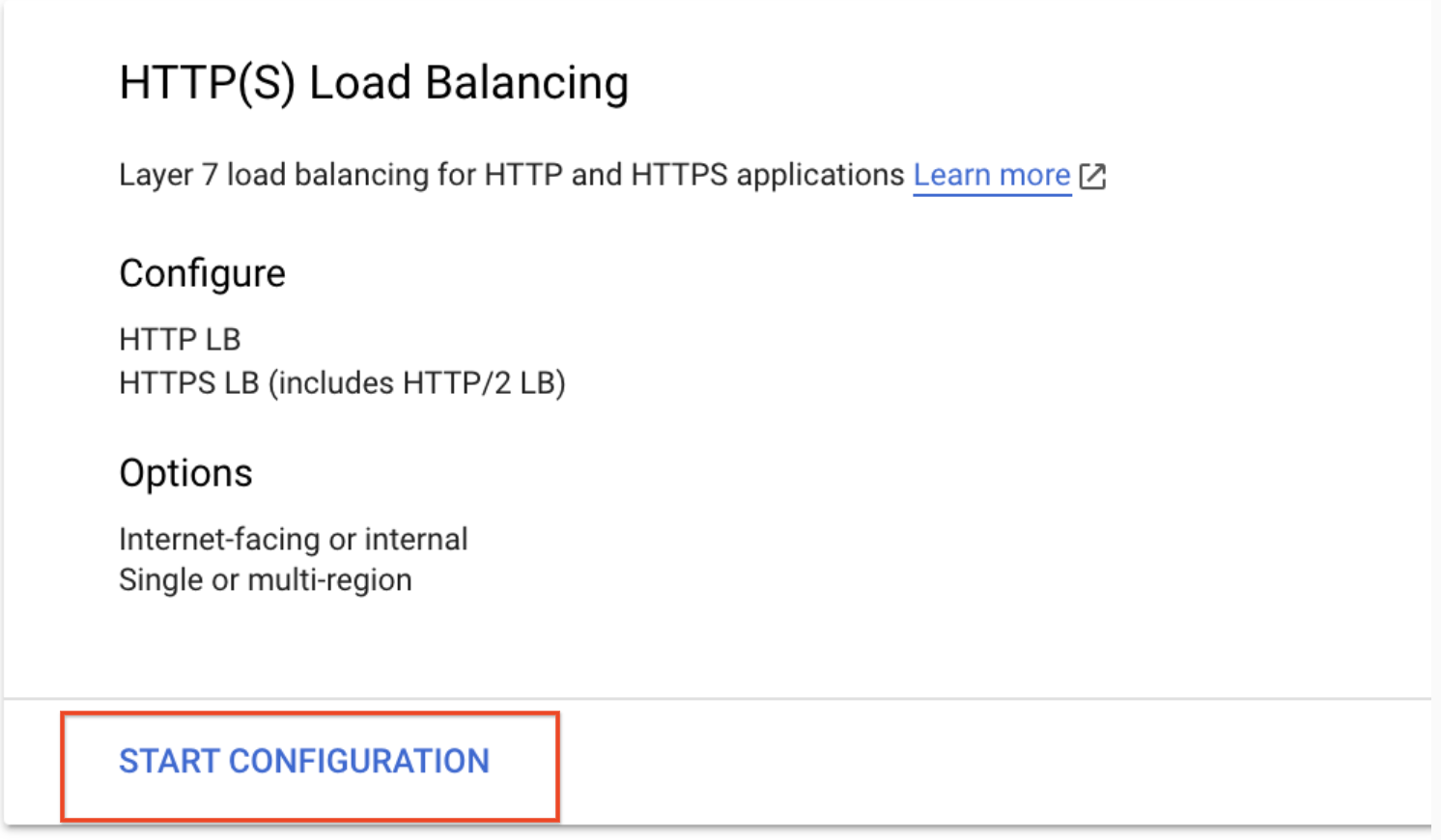

2. 在HTTP(S) 负载平衡下，单击开始配置。

3. 选择从 Internet 到我的 VM 或无服务器服务，然后单击继续。
4. 将名称设置为http-lb。

配置后端

后端服务将传入流量引导到一个或多个附加的后端。每个后端都由一个实例组和额外的服务容量元数据组成。

1. 单击后端配置。
2. 对于后端服务和后端存储桶，单击创建后端服务。
3. 设置以下值，将所有其他值保留为默认值：

Property	Value (select option as specified)
Name	http-backend
Instance group	us-east1-mig
Port numbers	80
Balancing mode	Rate
Maximum RPS	50
Capacity	100

4. 单击完成。
5. 单击添加后端。
6. 设置以下值，将所有其他值保留为默认值：

Property	Value (select option as specified)
Instance group	europe-west1-mig
Port numbers	80
Balancing mode	Utilization
Maximum backend utilization	80
Capacity	100

此配置意味着负载均衡器尝试将europe-west1-mig的每个实例保持在或低于 80% 的 CPU 利用率。

7. 单击完成。

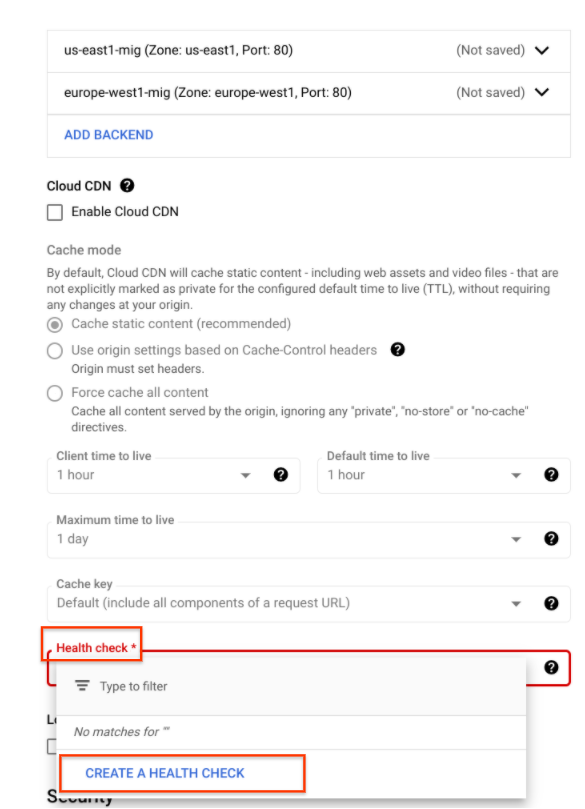

8. 对于运行状况检查，选择创建运行状况检查。

9. 设置以下值，将所有其他值保留为默认值：

Property	Value (select option as specified)
Name	http-health-check
Protocol	TCP
Port	80

运行状况检查确定哪些实例接收新连接。此 HTTP 运行状况检查每 5 秒轮询一次实例，最多等待 5 秒以获取响应，并将 2 次成功或 2 次失败的尝试分别视为健康或不健康。

10. 单击保存。

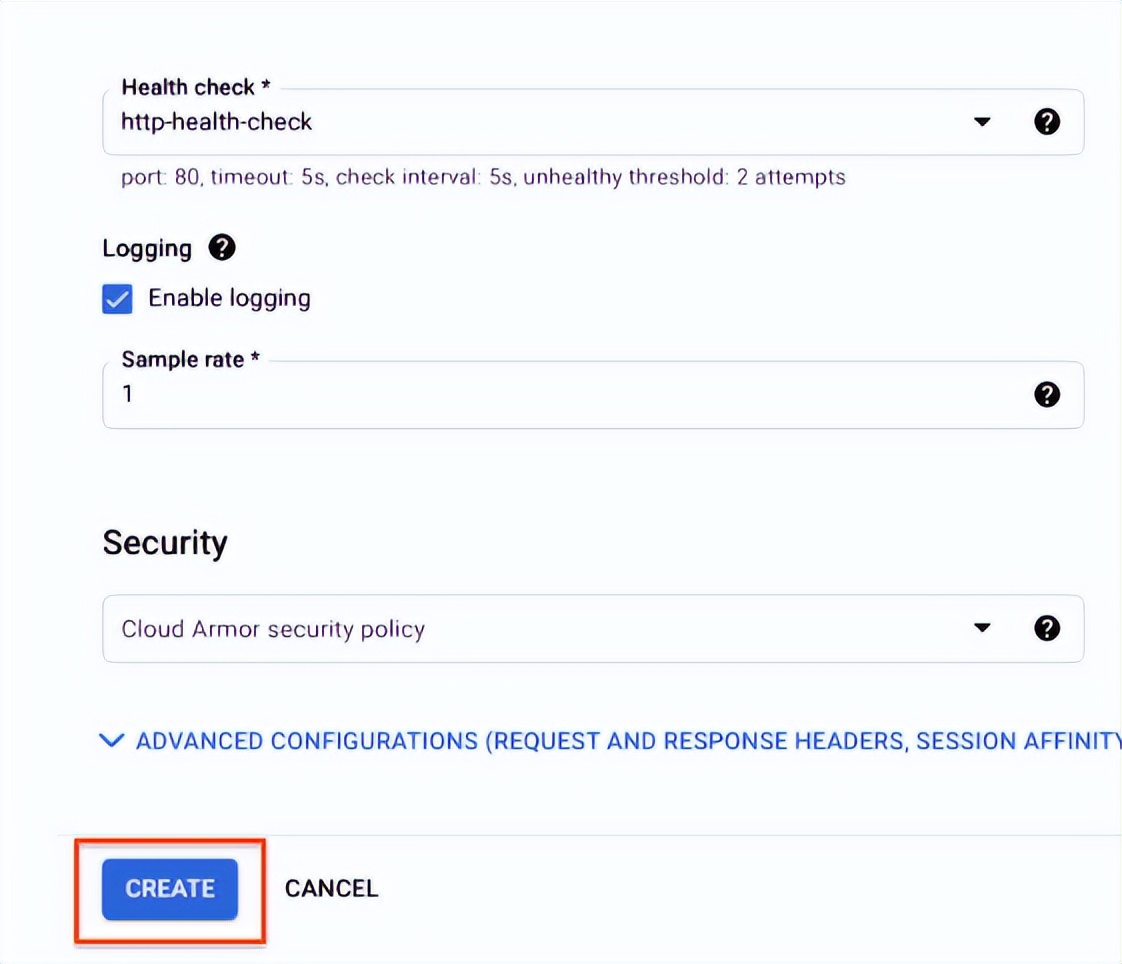

11. 选中启用日志记录框。
12. 将采样率设置为1：

13. 单击创建以创建后端服务。

配置前端

主机和路径规则决定了您的流量将如何被引导。例如，您可以将视频流量引导至一个后端，而静态流量则引导至另一个后端。但是，您不会在本实验中配置主机和路径规则。

1. 点击前端配置。
2. 指定以下内容，将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Protocol	HTTP
IP version	IPv4
IP address	Ephemeral
Port	80

3. 单击完成。
4. 单击添加前端 IP 和端口。
5. 指定以下内容，将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Protocol	HTTP
IP version	IPv6
IP address	Ephemeral
Port	80

6. 单击完成。

HTTP(S) 负载平衡支持客户端流量的 IPv4 和 IPv6 地址。客户端 IPv6 请求在全局负载平衡层终止，然后通过 IPv4 代理到您的后端。

查看并创建 HTTP 负载均衡器

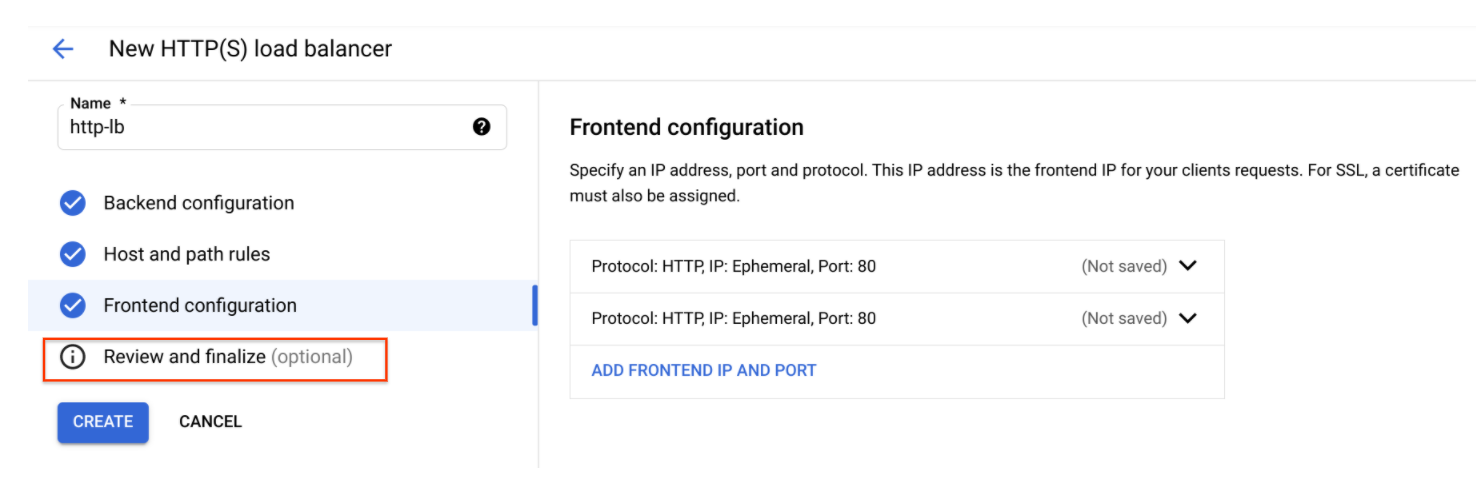

1. 点击Review and finalize。

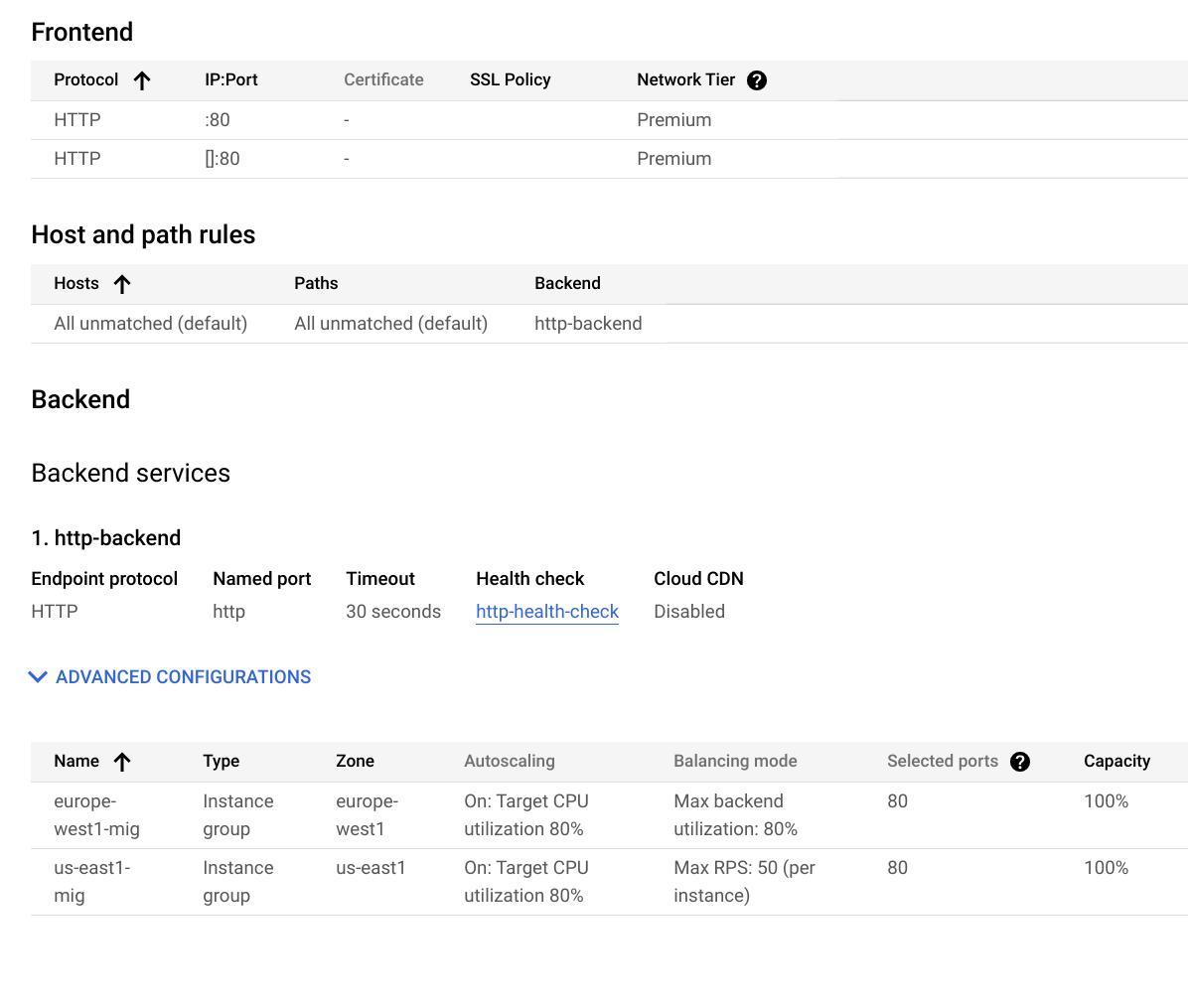

2. 查看后端服务和前端。

3. 点击创建。
4. 等待创建负载均衡器。
5. 单击负载均衡器的名称 ( http-lb )。
6. 记下下一个任务的负载均衡器的 IPv4 和 IPv6 地址。它们将分别称为[LB_IP_v4]和[LB_IP_v6]。

IPv6 地址是十六进制格式的地址。

测试 HTTP 负载均衡器

现在您已为后端创建了 HTTP 负载均衡器，请验证流量是否已转发到后端服务。

访问 HTTP 负载均衡器

要测试对 HTTP 负载均衡器的 IPv4 访问，请在浏览器中打开一个新选项卡并导航到http://[LB_IP_v4]. 确保替换[LB_IP_v4]为负载均衡器的 IPv4 地址。

访问 HTTP 负载均衡器最多可能需要 5 分钟。同时，您可能会收到 404 或 502 错误。继续尝试，直到您看到其中一个后端的页面。

根据您与us-east1和europe-west1的接近程度，您的流量将被转发到us-east1-mig或europe-west1-mig实例。

如果您有本地 IPv6 地址，请通过导航到 尝试使用 HTTP 负载均衡器的 IPv6 地址http://[LB_IP_v6]。确保替换[LB_IP_v6]为负载均衡器的 IPv6 地址。

压力测试 HTTP 负载均衡器

使用 .创建一个新 VM 以模拟 HTTP 负载均衡器上的负载siege。然后，确定负载高时两个后端之间的流量是否平衡。

1. 在控制台中，导航到导航菜单> Compute Engine > VM 实例。
2. 单击创建实例。
3. 设置以下值，将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Name	siege-vm
Region	us-west1
Zone	us-west1-c
Series	N1

鉴于us-west1更接近us-east1而不是europe-west1，流量应该只转发到us-east1-mig（除非负载太高）。

4. 单击创建。
5. 等待siege-vm实例被创建。
6. 对于siege-vm，单击SSH启动终端并连接。
7. 运行以下命令，安装 siege：

sudo apt-get -y install siege

8. 要将 HTTP 负载均衡器的 IPv4 地址存储在环境变量中，请运行以下命令，替换[LB_IP_v4]为 IPv4 地址：

export LB_IP=[LB_IP_v4]

9. 要模拟负载，请运行以下命令：

siege -c 250 -t150s http://$LB_IP

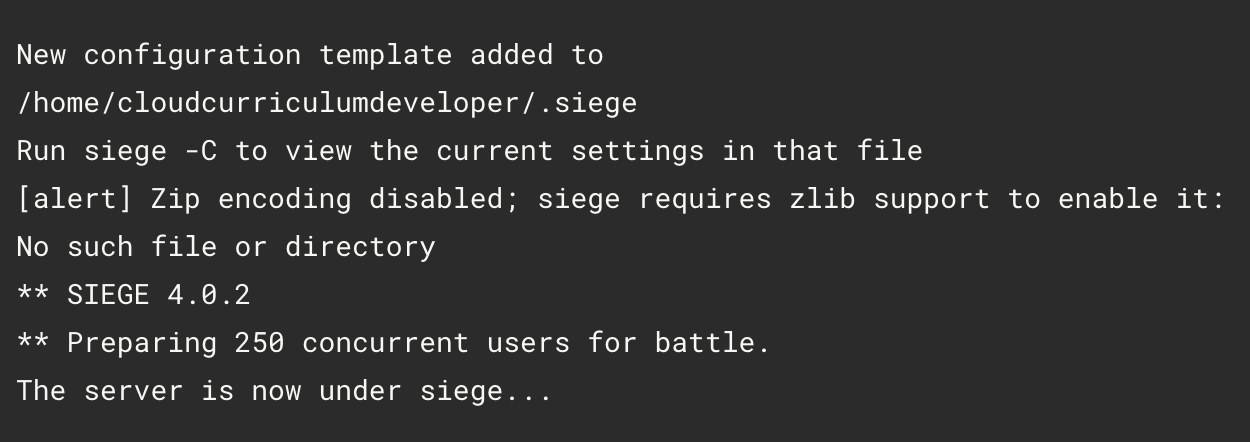

输出应如下所示：

10. 在 Cloud Console 的导航菜单 上，点击网络服务>负载平衡。
11. 单击后端。
12. 点击http-backend。
13. 导航到http-lb。
14. 单击监控选项卡。
15. 监控北美和两个后端之间的前端位置（总入站流量） 2 到 3 分钟。

起初，流量应该只定向到us-east1-mig，但随着 RPS 的增加，流量也会定向到europe-west1-mig。

这表明默认情况下流量被转发到最近的后端，但如果负载非常高，流量可以分布在后端。

16. 返回siege-vm的SSH终端。
17. 如果它仍在运行，请按CTRL+C停止围攻。

siege-vm 外部IP 加入黑名单

使用 Cloud Armor 禁止siege-vm访问 HTTP 负载均衡器。

创建安全策略

使用siege-vm的拒绝名单规则创建 Cloud Armor 安全策略。

1. 在控制台中，导航到导航菜单 > Compute Engine > VM 实例。
2. 注意siege-vm的外部 IP。这将被称为。[SIEGE_IP]

有多种方法可以识别尝试访问您的 HTTP 负载均衡器的客户端的外部 IP 地址。例如，您可以在 BigQuery 中检查 VPC 流日志捕获的流量，以确定大量传入请求。

3. 在 Cloud Console 中，导航至导航菜单>网络安全> Cloud Armor。
4. 单击创建策略。
5. 设置以下值，将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Name	denylist-siege
Default rule action	Allow

6. 单击下一步。

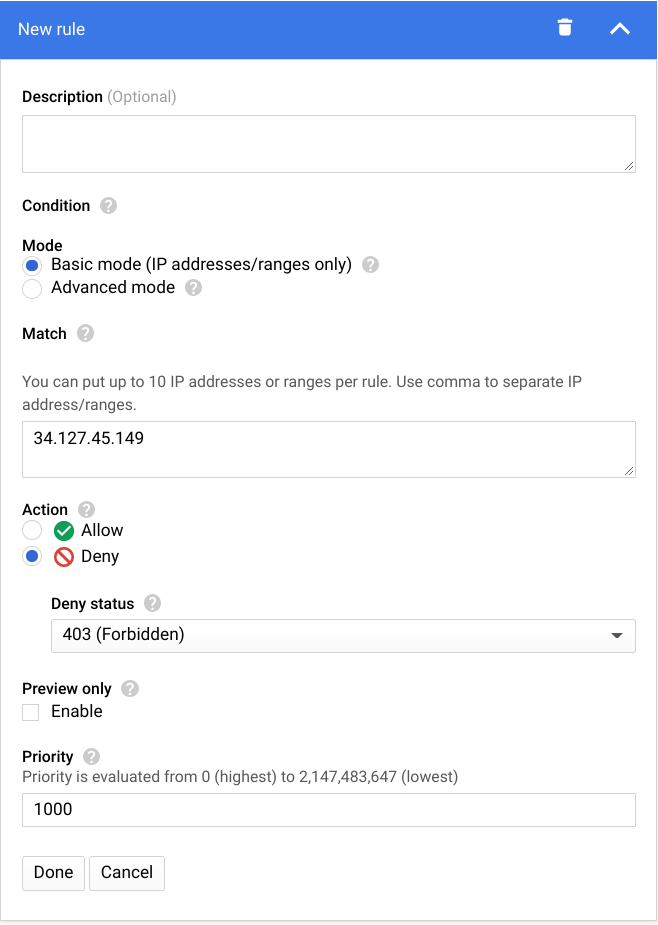

7. 单击添加规则。
8. 设置以下值，将所有其他值保留为默认值：

Property	Value (type value or select option as specified)
Condition	Enter the SIEGE_IP
Action	Deny
Deny status	403 (Forbidden)
Priority	1000

9. 单击完成。

10. 单击下一步。
11. 单击添加目标。
12. 对于类型，选择负载均衡器后端服务。
13. 对于Target，选择http-backend。
14. 单击创建策略。

或者，您可以将默认规则设置为拒绝，并且仅允许列表/允许来自授权用户/IP 地址的流量。

15. 等待创建策略，然后再进行下一步。

验证安全策略

确认siege-vm无法访问 HTTP 负载均衡器。

1. 返回siege-vm的SSH终端。
2. 要访问负载均衡器，请运行以下命令：

curl http://$LB_IP

输出应如下所示：

浏览安全策略日志以确定此流量是否也被阻止。

3. 在控制台中，导航到导航菜单>网络安全> Cloud Armor。
4. 点击拒绝名单围攻。
5. 单击日志。
6. 单击查看策略日志。
7. 在 Logging 页面上，确保清除Query preview中的所有文本。选择资源到Cloud HTTP Load Balancer > http-lb-forwarding-rule > http-lb然后点击Add。
8. 现在单击运行查询。

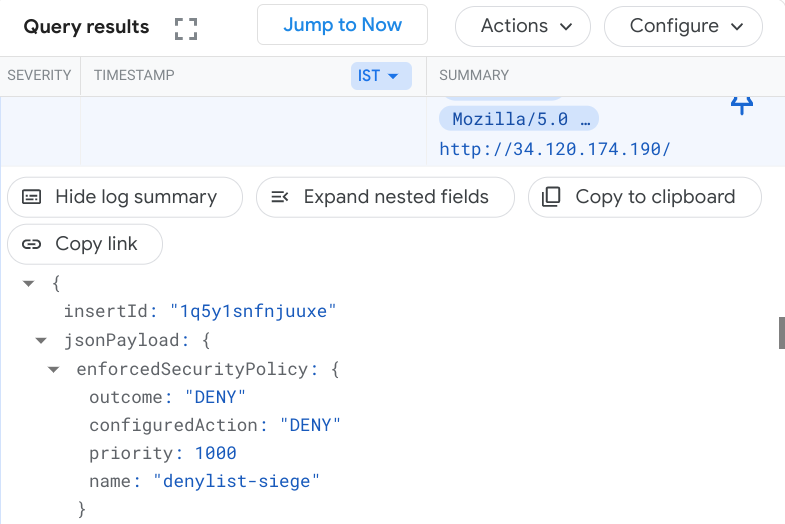

9. 在查询结果中展开一个日志条目。
10. 展开httpRequest。

请求应该来自siege-vm IP 地址。如果没有，请展开另一个日志条目。

11. 展开jsonPayload。
12. 展开enforcedSecurityPolicy。
13. 请注意，configuredAction的名称DENY为。 denylist-siege

Cloud Armor 安全策略会创建日志，可以对其进行探索以确定流量何时被拒绝和何时被允许，以及流量的来源。

恭喜！

您在 us-east1 和 europe-west1 中配置了具有后端的 HTTP 负载均衡器。然后，您使用虚拟机对负载均衡器进行压力测试，并使用 Cloud Armor 将该虚拟机的 IP 地址列入黑名单。您可以浏览安全策略日志以确定流量被阻止的原因。
